LiPo Pouch-Zelle mit hoher Kapazität und hoher Entladung für den professionellen Aufbau von UAV-Akkus. 15C kontinuierlich und 20C Burst im schlanken 170mm Zellenformat bei 9,7mm Dicke.
Die FBC10171170PS3 ist die Einstiegszelle der ampKRAFT PS3 170mm Serie. Mit 19.200mAh nominal (typisch 20.000mAh) und 247g bietet sie die höchste Kapazität pro Zelle innerhalb des schlanken 9,7mm dicken Profils des 170mm-Formats. Mit einer kontinuierlichen Entladung von 300A bei 15C und einer Burst-Fähigkeit von 400A bei 20C ist sie für Hochstrom-UAV-Pack-Designs konzipiert, bei denen sowohl die Kapazität als auch die anhaltende Stromabgabe Priorität haben. Das 170-mm-Format deckt den oberen Kapazitätsbereich der PS3-Serie ab, wobei die gleiche Zellenbreite von 70,5 mm beibehalten wird, um eine konsistente Bestückung der gesamten PS3-Serie zu gewährleisten.
| Parameter | Wert |
|---|---|
| Typische Kapazität | 20.000 mAh |
| Nominale Kapazität | 19.200 mAh |
| Nennspannung @0.2C | 3.6V |
| AC Impedanz @1kHz | ≤2.5 mΩ |
| Ladespannung | 4.20V |
| Abschaltspannung | 2.5V |
| Max. Ladestrom | 1C / 20.0A |
| Nominaler Entladestrom | 1C / 20.0A |
| Kontinuierliche Entladung | 15C / 300.0A |
| Burst-Entladung | 20C / 400.0A |
| Zustand | Reichweite |
|---|---|
| Ladung | 0°C bis +45°C |
| Entladen | -20°C bis +60°C |
| Lagerung ≤1 Monat | -20°C bis +45°C |
| Lagerung >1 Monat | -20°C bis +30°C |
| Grenzwert Ladung (Zelloberfläche) | 0°C bis +55°C |
| Grenzentladung (Zelloberfläche) | -20°C bis +85°C |
| Parameter | Wert |
|---|---|
| Format | 170mm Serie |
| Dicke | 9,7 ±0,4 mm |
| Breite | 70,5 ±1,0 mm |
| Länge | 169.0 ±1.0mm |
| Ungefähres Gewicht | 247g ±8g |
| Abmessungen der Lasche | 35.0 ±2.0 × 25.0 ±0.2mm |
| Dicke der Lasche | 0,3 ±0,02mm |
Die FBC10171170PS3 ist die Einstiegszelle der ampKRAFT PS3 170mm Serie und mit 9,7mm Dicke die schlankste Zelle im 170mm Format. Mit einer Nennkapazität von 19.200 mAh und einem Gewicht von 247 g bietet sie ein hervorragendes Energie-Gewicht-Verhältnis für Akkupacks mit hoher Kapazität, die innerhalb der 169 mm-Zellenlänge bleiben müssen.
Mit einer kontinuierlichen Entladung von 300A bei 15C und einem Burst von 400A bei 20C ist diese Zelle deutlich stromfähiger als alle Zellen im 125mm-Format. Damit ist sie die natürliche Wahl für Pack-Architekturen, bei denen neben der Kapazität auch eine anhaltend hohe Stromabgabe eine Hauptanforderung ist. Die niedrige AC-Impedanz von ≤2,5 mΩ gewährleistet eine stabile Spannungsabgabe bei hoher Stromaufnahme über den gesamten Entladezyklus.
Für Entwickler von Akkupacks im PS3-Bereich erhöhen die Zellen im 170-mm-Format die Nennkapazität von 19.200 mAh auf 21.200 mAh bei gleicher Breite von 70,5 mm, während die Länge von 169 mm eine feste Einschränkung darstellt, die dieses Format von den 125-mm-Zellen unterscheidet. Mit einer Dicke von 9,7 mm ist diese Zelle die dünnere der beiden 170-mm-Optionen, was für Packungsdesigns mit engen Tiefenbeschränkungen im 170-mm-Schacht relevant sein kann.

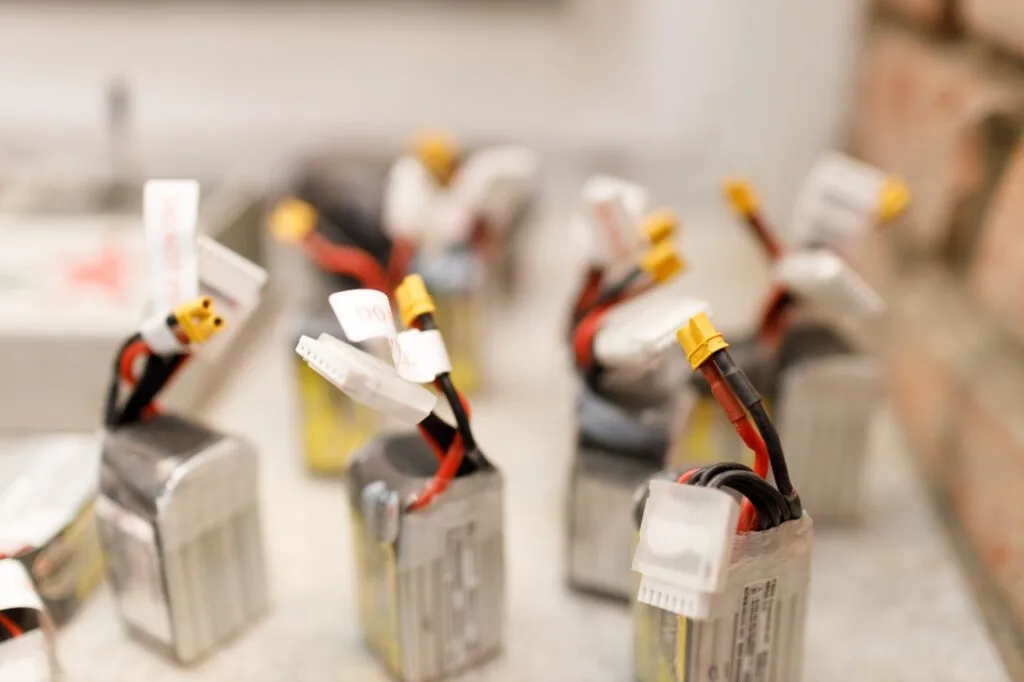

Die Beschaffung von Zellen für die professionelle Montage von UAV-Batteriepacks erfordert mehr als nur die Übereinstimmung mit dem Datenblatt. Die Konsistenz der Produktion, die Rückverfolgbarkeit der Chargen und der direkte Zugang zum Zellhersteller sind die Faktoren, die darüber entscheiden, ob ein Akkupack im Einsatz zuverlässig funktioniert und ob die Lieferung mit Ihrem Programm skaliert werden kann.
ampKRAFT besitzt das geistige Eigentum an der PS3-Zellenchemie und dem Herstellungsprozess. Das bedeutet, dass die Zellen nicht von einem Drittanbieter bezogen und neu etikettiert werden. Jede Produktionscharge ist vollständig rückverfolgbar, und die Zellenspezifikationen werden an der Quelle kontrolliert. Für OEM-Hersteller und Assemblierer, die an professionellen Drohnenplattformen arbeiten, bietet dies ein Maß an Transparenz in der Lieferkette, das bei der Beschaffung von Standardzellen nur schwer zu erreichen ist.
Kundenspezifische Kapazitätsstufen, modifizierte Registerkartenkonfigurationen und Volumenlieferungen sind auf Anfrage erhältlich. Unser Ingenieurteam arbeitet direkt mit den Entwicklungsteams zusammen, von der Auswahl der Zellen bis zu den Qualifikationstests.
Alles, was Sie über die FBC10171170PS3 Pouch Cell wissen müssen. Wenn Ihre Frage hier nicht behandelt wird, hilft Ihnen unser Technikteam gerne direkt weiter.
Die PS3-Serie verwendet zwei Zellformate, die durch ihre Länge definiert sind: 124,5 mm (125-mm-Serie) und 169 mm (170-mm-Serie). Beide Formate haben die gleiche Zellbreite von 70,5 mm und die gleiche Nennspannung von 3,6 V. Das bedeutet, dass die Packungswerkzeuge für das Breitenmaß in der gesamten PS3-Serie einheitlich sind. Das 170-mm-Format erreicht eine höhere Kapazität pro Zelle durch die Verwendung einer längeren Elektrodenfläche, wobei die Zellen nominal 19.200 mAh und 21.200 mAh abdecken, verglichen mit 10.600 mAh bis 16.000 mAh im 125-mm-Format. Die 170-mm-Zellen liefern auch einen höheren Dauerentladestrom von 300A bis 330A bei 15C, verglichen mit 165A bis 250,5A bei den 125-mm-Zellen.
Beide Zellen verwenden das 170mm Format und haben die gleiche Breite von 70,5mm und eine Nennspannung von 3,6V. Die FBC10171170PS3 hat eine Nennkapazität von 19.200mAh bei 247g und 9,7mm Dicke, während die FBC11071170PS3 21.200mAh bei 272g und 10,6mm Dicke liefert. Die größere Zelle wiegt 25 g und ist 0,9 mm dicker und bietet eine zusätzliche Nennkapazität von 2.000 mAh und einen Dauerentladestrom von 30 A. Für Akkudesigns, bei denen die verfügbare Tiefe die zusätzlichen 0,9 mm aufnehmen kann, ist die FBC11071170PS3 das unkomplizierte Upgrade für Kapazität und Stromstärke.
Die FBC10171170PS3 unterstützt 300A Dauerentladung bei 15C und 400A Burst bei 20C. Diese Stromstärken sind deutlich höher als bei den Zellen im 125-mm-Format, was auf die größere Elektrodenfläche der 170-mm-Zelle zurückzuführen ist. Mit 300 A Dauerstrom eignet sich diese Zelle für Hochleistungsakku-Architekturen wie 6S1P-Akkus, die dauerhaft hohe Ströme für schwere Drohnenplattformen ziehen, oder 8S1P-Konfigurationen, die eine hohe Ausgangsleistung bei 28,8 V Nennspannung erfordern.
Die FBC10171170PS3 ist für eine Entladung zwischen -20°C und +60°C ausgelegt. Das Aufladen sollte zwischen 0°C und +45°C erfolgen, mit temperaturabhängigen Laderaten von 0,2C bei niedrigen Temperaturen bis zu 1C zwischen 20°C und 35°C. Die Lagerungsgrenzen liegen bei -20°C bis +45°C für bis zu einem Monat und -20°C bis +30°C für längere Zeiträume. Die Oberflächentemperaturen der Zellen liegen bei 0°C bis +55°C beim Laden und -20°C bis +85°C beim Entladen unter Grenzbedingungen.
Ja. ampKRAFT liefert PS3-Zellen für OEM-Pack-Montageprogramme, kundenspezifische Batterieentwicklungsprojekte und schlüsselfertige Produktionslinien. Da wir das IP und den Herstellungsprozess besitzen, können wir die Lieferung von großen Mengen mit konsistenten Chargenspezifikationen und vollständiger Rückverfolgbarkeit der Produktion unterstützen. Wenn Sie über Preise, Vorlaufzeiten oder kundenspezifische Zellanforderungen sprechen möchten, senden Sie uns eine technische Anfrage. Unser Team wird Ihnen innerhalb eines Werktages antworten.
